　　第二章地理信息系统基础　
　　2．1 地图简介

　　地图既是地理信息系统的主要数据源，又是主要输出形式。因此，地图在地理信息系统中占有十分重要的位置。

2．1．1 地图的分类与坐标

一、地图的分类

　　地图可按内容，比例，用途，制图区域，图型种类和使用方式等进行分类。

　　1．按内容分类

　　地图可分为普遍地图和专题地图两大类。普通地图是具有自然和社会经济等一般特征的地图，它包含水文，地形，土质，植被，居民点，交通线及社会经济等因素。普遍地图又可分为地理图和地形图。

　　专题图是在普通地图基础上，着重表示一种或几种自然或社会经济现象的地图。专题图又分自然地图，如植被图，地貌图，土壤图等；社会经济地图，如人口图，经济分布图等；以及工程地图，如航空图，军事图等。

　　2．按比例尺分类

　　按比例尺的大小分为大、中、小三类：大比例尺地图指比例尺大于等于1∶10万的地图；中比例尺地图指比例尺在1∶10万到1∶100万的地图；小比例尺地图指比例尺在小于等于1∶100万的地图。

　　3．按制图区域范围大小可分为世界地图，半球地图，大陆地图，海洋地图，国家地图，省、市、区地图等。

　　4．按地图的结构分类

　　按结构分可分为线画地图和影象地图。

　　5．按地图的用途分类

　　按用途可分为军用图，交通图，旅游图，飞行图，行政区图等。

二、地图的坐标

　　1．地理坐标，亦称大地坐标，是全球统一坐标，它用经度和纬度来表示地面上各点。

　　它把地球视作椭球体，S、N表示南极和北极，O为地球中心，直线NS为椭球旋转轴，通过旋转轴NS的平面称子午面，子午面与椭球体表面相交所截的大环线，叫子午圈称为经线，通过O点，垂直于旋转轴的面称赤道面；与赤道面平行的平面同椭球面相交所截的圈叫纬线。

　　根据国际规定，通过英国格林威治天文台的子午线为0°。绕地球一周，在东0°～180°为东经，西0°～180°称西经。地面上任一点的法线与赤道平面的交角为该点的纬度。

　　总之，地理坐标以起始子午线与赤道的交点作为坐标原点，将全球按一定经纬度间隔分成若干球面梯形，用球面梯形的投影来表示图，如图所示。

　　2．平面直角坐标

　　用平面上的长度表示地面点位置的直角坐标称平面直角坐标。我国的地形图采用高斯一克吕格投影坐标系，每个投影带的中央经线为纵轴(称X轴)，赤道为横轴(称Y轴)，将两轴的交点作为坐标原点，构成每个投影带的平面直角坐标系，称为高斯-克吕格坐标。

　　由于高斯—克吕格投影，对任一带的地理位置其坐标轴是固定的，故各带可相互联系，保持一定关系。

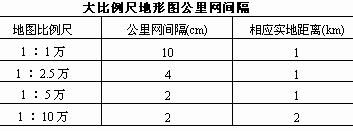

　　大于1∶10万地形图上绘有高斯—克吕格投影平面直角坐标网，其方格为正方形，以公里为单位，故又称公里网。公里网在图上的间隔，随地图比例尺大小而不同，下表为几种比例尺地形图的公里网间隔。

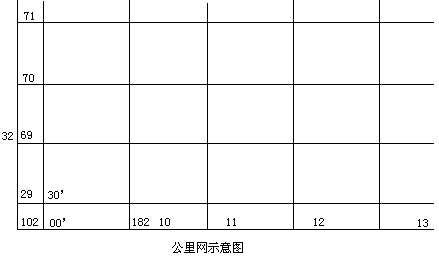

　　上述比例尺公里网的直角坐标注在内外图廊之间，其中第一条公里线的坐标值注出全数，其他地方注出最后两位数。如下图中，3269指该坐标线上所有点离赤道3269公里；18210为横坐标，表示其为第18投影带，离移轴纵线为210公里，即中央经线以西290(500～210)公里。
