地球运动仪的制作

时间:2010-07-10 06:34 来源:未知 作者:云中雪 责任编辑:地理教师
-------

  地球绕太阳公转,夏至日太阳光直射北回归线,冬至日太阳光直射南回归线,春分日和秋分日太阳光直射地球赤道。地球公转一周,太阳光线在地球上的直射点就在南北回归线之间往返移动一次,由此形成地球上一年四季的更替。地球运动仪能够动态地、立体地演示太阳光线直射点在南北回归线之间的往返移动,演示这个既有东西方向的平面圆周运动,又有南北方向上下运动的三维立体空间运动过程。同时还能展示中国历法所特有的一年廿四节气的实际含义,展示每一个节气时太阳光线对地球的照射状况,以及每个节气时太阳处在哪一个黄道星座中。

  工具与材料:剪刀,卡纸,浆糊。

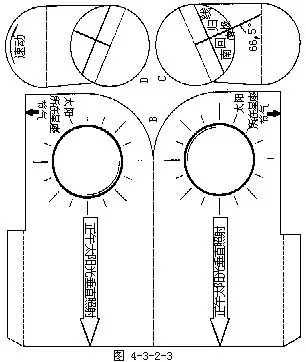

  活动过程1.在图纸背面平抹浆糊,裱上卡纸,晾干后剪下15个零件(图4-3-2-2,4-3-2-3)。零件上凡绘有虚线处,应沿“——”线向背面反折,沿“——”线向正面对折。零件A应再增裱一层卡纸以加固,然后刻出它的两个圆孔。粘贴时参照图4-3-2-1



2.折叠B,将其立体部分粘合为双层,两侧的粘贴边粘在A上标“b”处。

5.将K粘合为3层,然后把它粘牢在M背面的中心部位。粘贴时注意:MK两者的中心“+”必须对准,可用针分别刺穿MK的中心进行定位。

4.将GH分别沿虚线向前或向后折叠,把GH中央的两个矩形粘合为双层,两端的两个半圆便合成一个圆盘。折叠G两侧的4个梯形,使其下方呈“H”形。




5.将M背面的KA的正面放入B上“太阳”下方的一个圆孔内,然后将G上方的圆盘中心部分与K粘合起来,圆盘与A的圆端边缘要对齐,使A可以自由转动。

6.将CDEF分别沿虚线向正面折叠。将CD中部的四边形(虚线之间)背靠背粘合为双层,其上下4个半圆便形成了两个圆盘。将EF的两个半圆背靠背粘合为双层,与另两个半圆上的“赤道”合为一个完整的赤道圈。



7.将粘合后的E-F赤道圈的背面粘合注C-D上方一个圆盘的背面,构成一个完整的“地球”。

8.将L粘合为3层,然后粘在圆盘H背面的中心部分。再将LA的背面放入A上另一个圆孔内。最后将C-D下方背面的中心部分与H粘合起来,C-DH两者的圆盘与A的圆端的边缘要对齐,使A可以自由转动。

说明与延伸

l.“赤道”盘上的“地球自转”箭头方向表示地球的自转方向。

2.演示地球公转。

左手拿住G不动。右手拿住H,按A上“地球公转”箭头方向转动A,使“地球”绕“太阳’公转。特别注意:转动A时,无论“地球”转到什么位置,CE(也就是“地球”标有字的一面)都必须朝向操作者本人。这样便可演示:

l)地球公转一周期间,地球的自转轴方向始终保持不变,其北端总是指向小熊星座的北极星。

2622日夏至,地球北极偏向太阳,正午太阳光线垂直照射在北回归线上.太阳位于金牛星座。

31222日冬至,地球公转到太阳的另一侧,它的南极偏向太阳,正午太阳光线垂直照射在南回归线上,太阳位于人马星座。

4321日春分和923日秋分,正午太阳光线都是直射地球赤道。春分以后的半年中,太阳光线直射点在北半球;秋分以后的半年中,太阳光线直射点在南半球。

5)“‘地球”绕“太阳”公转一周,太阳光直射点就在南北回归线之间往返移动一次。将B上的“节气”箭头对准M上各个节气刻度,可以演示每个节气时太阳光线照射地球的状态和太阳所在的星座,并可以看出太阳光线直射点是在北半球还是南半球。

3.演示地球的进动。

地球自转轴所指的方向是视作固定不变的,它一直指向星空里某一固定的方向。目前地轴的北端正指向小熊星座的勾陈一,于是勾陈一就成了我们的北极星。然而,从长时间看,地轴的方向还是在极缓慢地改变着,约25800年转动一周,这就是地球的进动。地球的进动也可以用地球运动仪来演示。当我们按D上的“进动”箭头方向转动H,就可看出“地球”的地轴指向发生了变化。
